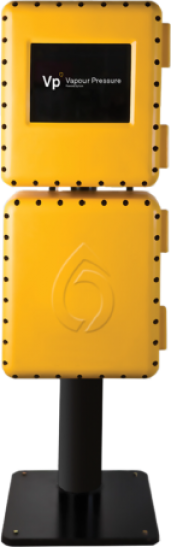

VAPOUR PRESSURE ANALYZER 조회 393

옵션표

  • Model Name
    Vapour Pressure Analyzer
  • Specification
    - Measuring Sensor Ranges:
    0-2 bara (0-29 psia)
    0-5 bara (0-73 psia)
    0-20 bara (0-290 psia)
    * output freely adjustable within range
    - Repeatability: Application dependent, but typically 0.04psi (0.3kpa) over 0-2 bara range.
    - Cycle Time: Typically 4-6 minutes for single expansion methods.
    Typically 6-15 minutes for triple/multiple expansion methods.
    - Vapour/Liquid Ratio: Normally 4:1 but adjustable as required by the analysis method.
    - Hazardous Area Certification: Exd(ATEX,IECEx,TIIS,EAC Standards),
    Zone 1 or Zone 2 (IIA,IIB,IIB+H2), Class1, Div 1, Gr B,C,D.

    The correlatable standard test methods are:
    ASTM D323: Vapour Pressure of Petroleum Products (Reid Method).
    ASTM D4953: Vapour Pressure of Gasoline and Gasoline Oxygenate Blends (Dry Method).
    ASTM D5190: Vapour Pressure of Petroleum products (Automatic method).
    ASTM D5188: Vapour-Liquid Ratio Temperature Determination of Fuels (Evacuated Chamber Method).
    ASTM D5482: Vapour Pressure of Petroleum Products (Mini Method - Atmospheric).
  • Description
    The icon scientific Vapour Pressure Analyser measures the pressure exerted by vapour in equilibrium above a liquid at a specified temperature and vapour-liquid ratio.
    Vapour pressure is a measurement of volatility, and finds use in gasoline, LNG condensate, crude oil, and liquefied petroleum gas production.

본문

적용: 정유공장 - 증기압 분석기


증기압 또는 평형 증기압은 닫힌 시스템에서 주어진 온도에서 응축 된 상 (고체 또는 액체)과 열역학적 평형 상태에서 증기에 의해 가해지는 압력으로 정의된다.

평형 증기압은 액체의 증발 속도를 나타내고 액체 (또는 고체)에서 입자가 빠져 나가는 경향과 관련이 있다.

상온에서 증기압이 높은 물질을 종종 휘발성 물질이라고 한다.


액체 표면 위에 존재하는 증기가 나타내는 압력을 증기압이라 하고 액체의 온도가 증가함에 따라 분자의 운동 에너지도 증가하며 분자의 운동 에너지가 증가함에 따라 증기로 전환되는 분자의 수도 증가하여 증기압이 증가한다.


증기압이란?

1. 모든 액체는 각각의 고유의 증기압을 갖는다.

2. 밀폐된 용기속의 단위 체적내에 기화된 액체 분자의 밀조를 뜻함.

3. 액체의 온도에 비례하고 외부 기압에 반비례한다.

4. 케미컬탱커에서 수용할 수 있는 액체화물은 증기압이 37.8 'C (F100')에서 2.8 bar (2,100 mmhg)를 초과하지 않는 화물에 한정한다.

5. 케미컬 탱커에서는 표준증기압이 1.033 kg/cm2 를 초과하는 케미컬 화물에 대해서는, 압력식 화물 탱커에화물을 적재하든가 냉각장치를 갖추어 화물온도를 상압 하에서 비점보다 낮게 유지하는 장치를 갖추어야 한다.
