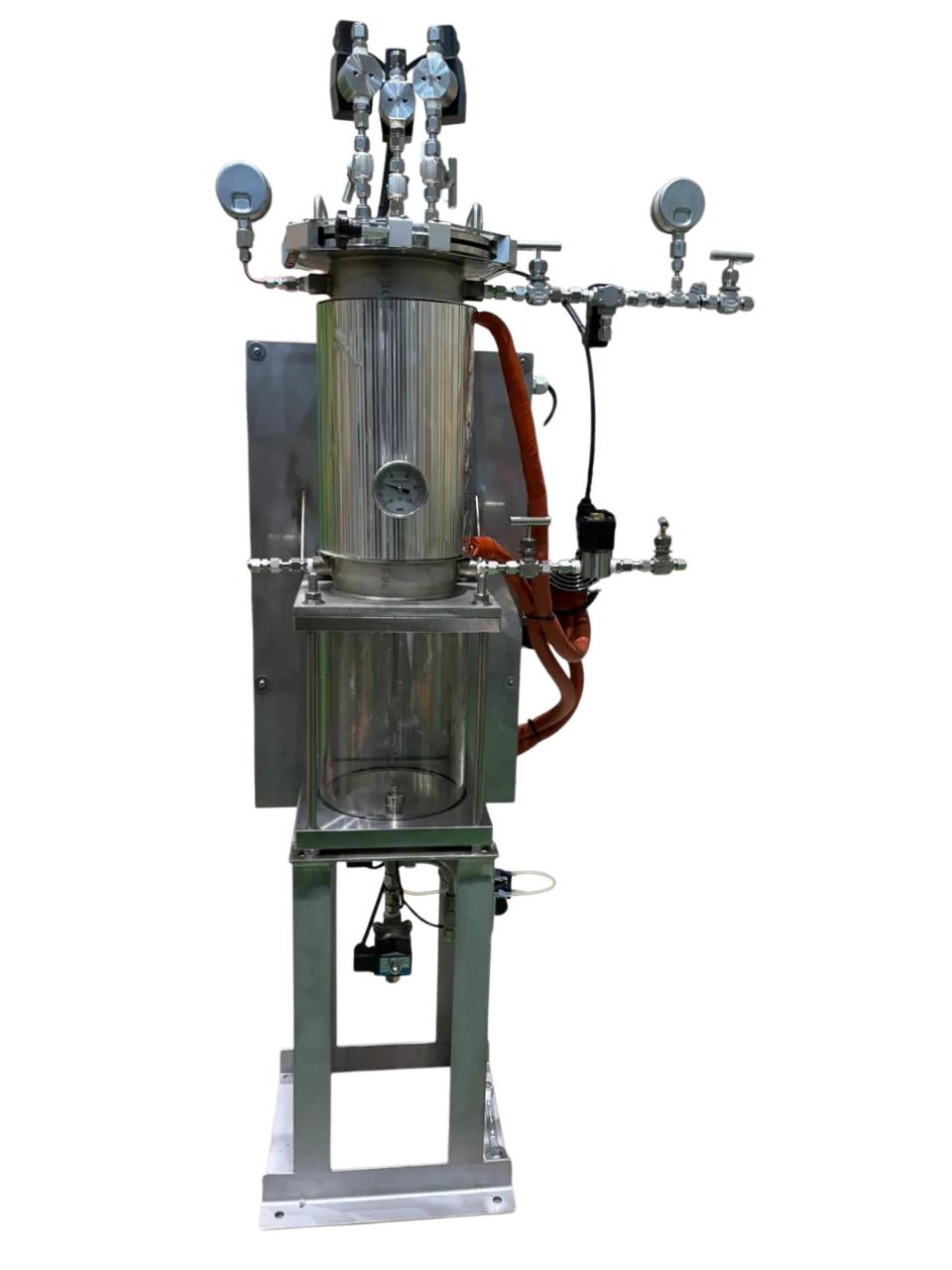

Byproduct Gas Primary Sampler
| カテゴリー | Iron&Steel SCS |
|---|---|
| Part Number | HS-BGPS-XX(01/02/03/04) (*01 - COG / 02 - LDG / 03 - BFG / 04 - FOG) |
| Item Name | Byproduct Gas Primary Sampler |
| Description | 本装置は、副生ガス中のタール、ナフタレンなどの不純物を効率的に除去し、発生する凝縮水を安定的に分離・排出するための前処理装置です。また、Cooler Module、Mist EliminatorおよびTimer Purge Systemを採用することで長期間の安定運転が可能となり、メンテナンス性を向上させることができます。 |
製品概要

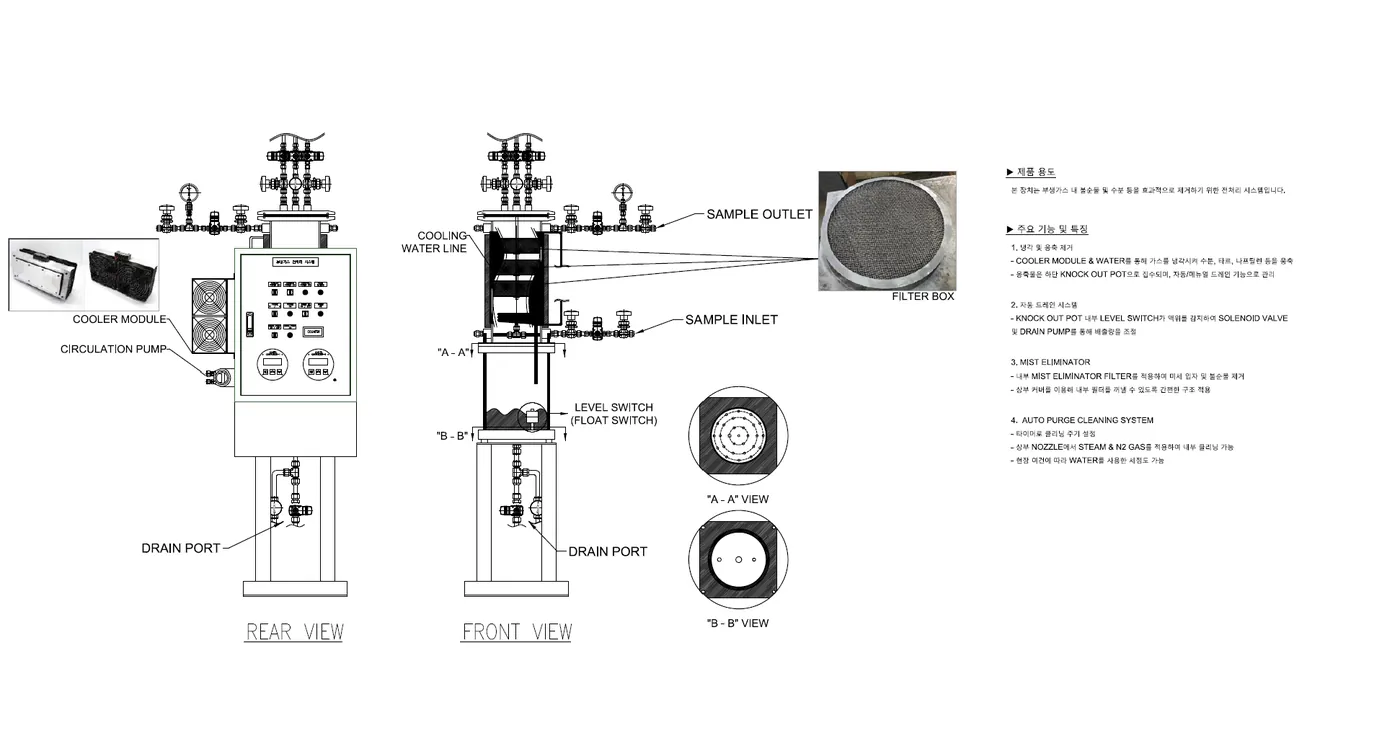

本システムはCooler Moduleを採用してサンプルガスを冷却し、冷却過程で発生する凝縮水によってタールなどの凝縮性不純物を効果的に分離・除去します。
内部に設置されたMist Eliminatorは微細粒子およびミストを捕集し、後段設備の汚染を防止します。凝縮水はLevel Switch(Float Switch)により水位を検知した後、自動的に排出されるよう設計されています。
Timer Purge Systemを採用し、SteamおよびN2 Gasを用いた内部のPurgeおよび洗浄が可能であり、現場の運転条件に応じてWater洗浄方式も追加適用できます
装置機能
1. 冷却および凝縮分離機能
Cooler Moduleによりサンプルガスを冷却してタール(Tar)、ナフタレン(Naphthalene)などの凝縮性不純物を凝縮させ、Mist Eliminatorでミストおよび微細液滴を効果的に捕集します。
発生した凝縮物はKnock Out Potへ流入し、運転条件に応じて自動または手動で排出できます。
2. 自動ドレンシステム
Level Switch(Float Switch)によりKnock Out Pot内の水位を検知し、検知信号に応じてSolenoid ValveおよびDrain Pumpを自動制御して凝縮水を排出します。
3. Timer Purge Cleaning System
SteamおよびN2 Gasを用いて内部を自動的にPurgeおよび洗浄できます。
また、必要に応じて現場条件によりWaterを用いた洗浄方式も適用可能です。
